Mikro Pecobaan 3 Modul 2
MENAMPILKAN LM35 KE LCD
Prosedur Percobaan :
1. Pastikan semua supply dalam keadaan off

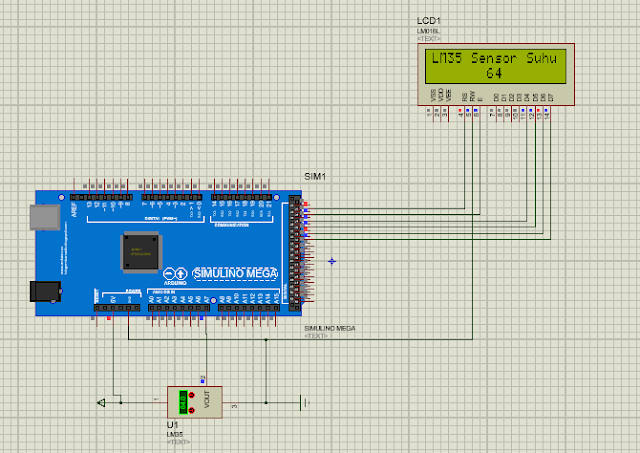

2. Hubungkan jumper seperti gambar dibawah
3. Buatlah listing program yang telah ada pada modul.
4. Hidupkan supply pada modul
5. Upload program pada rangkaian
6. Tekan tombol Reset
7. Amati percobaan, jika tidak sesuai perbaiki rangkaian atau program
8. Jika sesuai, maka selesai dan demokan pada instruktur atau asisten yang mengawas
9. Matikan supply pada modul
2. Hubungkan jumper seperti gambar dibawah
3. Buatlah listing program yang telah ada pada modul.
4. Hidupkan supply pada modul
5. Upload program pada rangkaian
6. Tekan tombol Reset
7. Amati percobaan, jika tidak sesuai perbaiki rangkaian atau program
8. Jika sesuai, maka selesai dan demokan pada instruktur atau asisten yang mengawas
9. Matikan supply pada modul
3. Flowchart [kembali]
4. Listing Program [kembali]
#include
#define LM35 A7 //pendeklarasian LM35 di pin A7
// RS E D4 D5 D6 D7
LiquidCrystal lcd(23 , 25 , 27 , 29 , 31, 33);
int nilaiSuhu ;
void setup()
{
pinMode (A7,INPUT);
lcd.begin(16, 2); //penentuan dimensi LCD yang akan digunakan
}
void loop()
{
nilaiSuhu = analogRead(LM35) * 5.00 * 100.00 / 1023.00;
lcd.clear(); //menghapus layar LCD dan posisi kursor di sudut kiri atas
lcd.setCursor(0, 0); //menentukan posisi cursor mulai penulisan
lcd.print("LM35 Sensor Suhu"); //menuliskan text pada LCD
lcd.setCursor(7, 1); //menentukan posisi cursor mulai penulisan
lcd.print(nilaiSuhu); //menuliskan text pada LCD
delay (100); //delay
}
#define LM35 A7 //pendeklarasian LM35 di pin A7
// RS E D4 D5 D6 D7
LiquidCrystal lcd(23 , 25 , 27 , 29 , 31, 33);
int nilaiSuhu ;
void setup()
{
pinMode (A7,INPUT);
lcd.begin(16, 2); //penentuan dimensi LCD yang akan digunakan
}
void loop()
{
nilaiSuhu = analogRead(LM35) * 5.00 * 100.00 / 1023.00;
lcd.clear(); //menghapus layar LCD dan posisi kursor di sudut kiri atas
lcd.setCursor(0, 0); //menentukan posisi cursor mulai penulisan
lcd.print("LM35 Sensor Suhu"); //menuliskan text pada LCD
lcd.setCursor(7, 1); //menentukan posisi cursor mulai penulisan
lcd.print(nilaiSuhu); //menuliskan text pada LCD
delay (100); //delay
}
5. Video [kembali]
6. Kondisi [kembali]
Menampilkan besaran suhu pada LCD
